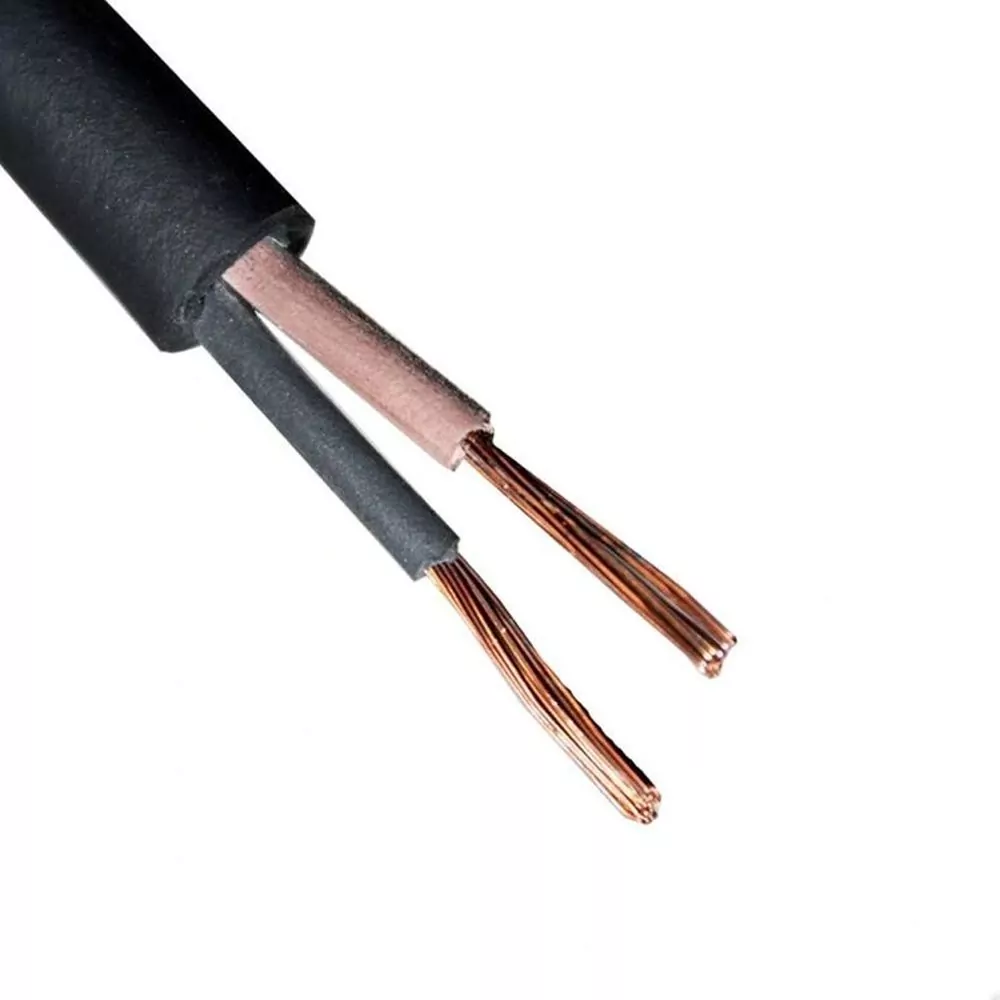

КГ ХЛ 2х1,5 ГОСТ Кабель МАШ

Расшифровка кабеля КГ-ХЛ:
К - Кабель
Г - Гибкий
ХЛ - Климатическое исполнение (хладостойкий)

Элементы конструкции кабеля КГ-ХЛ:
1. Токопроводящая жила- скрученная из медных проволок (класс 5).
2. Обмотка - из полиэтилентерефталатной пленки марки ПЭТ-Э.
3. Изоляция - из резины типа РТИ-1-ХЛ на основе натурального и бутадиенового каучуков. Маркировка изолированных жил:
• цифровая: 1, 2, 3, 4, 5, жила заземления - 0,
• цветовая: голубой, черный, коричневый, жила заземления - зелёно-жёлтая.
4. Слой из полиэтилентерефталатной пленки марки ПЭТ-Э (поверх скрученных изолированных жил).
5. Оболочка из резины типа РШТМ-2-ХЛ на основе изопренового и бутадиенового каучуков; изоляционно-защитная оболочка одножильных кабелей из резины типа РТИШ-ХЛ на основе изопренового и бутадиенового каучуков.

Область применения кабеля КГ-ХЛ:
Силовые гибкие кабели предназначены для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение 660 В частоты до 400 Гц или постоянное напряжение 1000 В.
Предназначены для эксплуатации на суше, реках и озёрах в макроклиматических районах с умеренным, холодным, на открытом воздухе и в помещениях.
Вид климатического исполнения кабелей У, ХЛ категорий размещения 1, 2, 3 по ГОСТ 15150.
Класс пожарной опасности по ГОСТ 31565-2012: 02.8.2.5.4

Технические характеристики кабеля КГ-ХЛ:
Диапазон температур эксплуатации - от - 60°С до 50°С.
Кабели должны быть стойкими к воздействию относительной влажности воздуха до 98 % при температуре окружающей среды 35°С.
Прокладка и монтаж кабеля без предварительного подогрева производится при температуре - не ниже – 40°С.
Радиус изгиба кабелей при монтаже и эксплуатации - не менее 8 наружных диаметров.
Кабели устойчивы к воздействию солнечного излучения.
Многократные перегибы кабеля через систему роликов:
1. Диаметр роликов 120 мм:
- растягивающая нагрузка - 15 Н
- сечение основных жил - 2,5 мм.кв.
- число циклов перегибов - 30 000
2. Диаметр роликов 200 мм:
- растягивающая нагрузка - 20 Н
- сечение основных жил - 4,0 мм.кв.
- число циклов перегибов - 30 000
Многократные изгибы кабеля на угол ±П/2 рад при растягивающем усилии 49 Н:
1. Диаметр роликов 200 мм:
- сечение основных жил - от 6,0 до 16 кв.мм
- число циклов перегибов - 90 000
2. Диаметр роликов 200 мм:
- сечение основных жил - от 25 до 50 кв.мм
- число циклов перегибов - 60 000
3. Диаметр роликов 400 мм:
- сечение основных жил - от 70 до 120 кв.мм
- число циклов перегибов - 40 000
Для одножильных кабелей диаметр ролика должен быть не более 200 мм.
Строительная длина кабелей:
- с номинальным сечением основных жил до 35 мм² включительно - не менее 150 м;
- с номинальным сечением основных жил 50 до 120 мм² - не менее 125 м;
- с номинальным сечением основных жил 150 мм² и выше - не менее 100 м.
Гарантийный срок эксплуатации - 6 месяцев со дня ввода в эксплуатацию, но не позднее 12 месяцев со дня изготовления.
Срок службы - 4 года.
