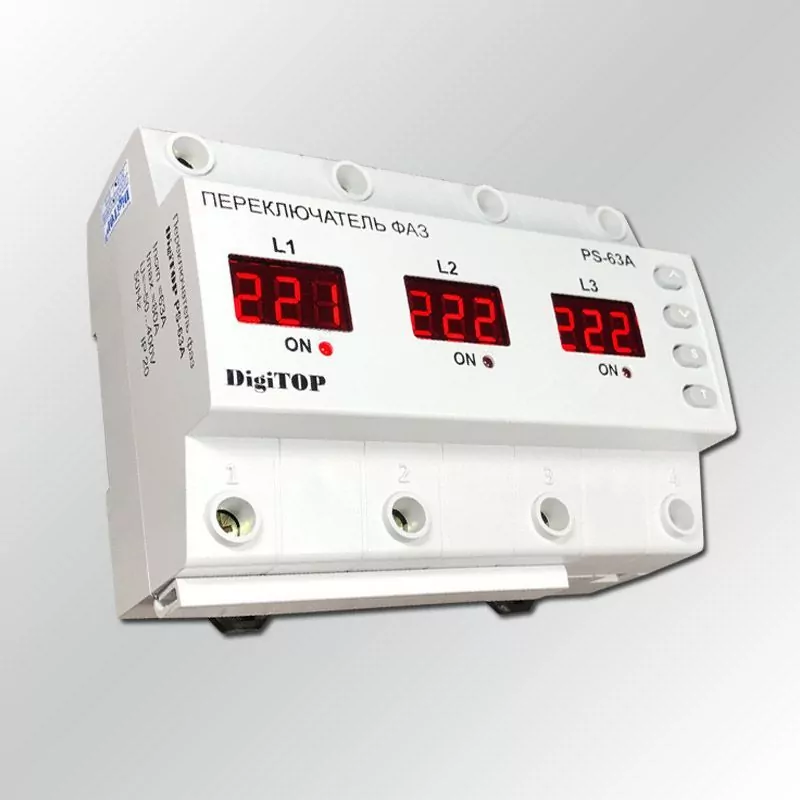

Переключатель фаз PS-63А

Автоматический переключатель фаз PS-63A от торговой марки DigiTOP - это совершенно новая модель электронного выбора лучшей фазы для наиболее качественного питания однофазных нагрузок ~220В с суммарным долговременным потреблением тока до 63А. Данный прибор оснащен сразу тремя раздельными цифровыми индикаторами, одновременно отображающими текущее напряжение на всех трех линиях А, В, С и светодиодами контроля включения выбранной фазы. Процесс переключения происходит с помощью собственных высококачественных силовых реле под управлением мощного микропроцессора и настроек, которые хранятся в энергонезависимой памяти прибора. Все параметры работы переключателя фаз PS-63A DigiTOP - уровни и задержки - настраиваемые. Имеет надежные лифтовые зажимы.

Назначение и область применения
Устройства для автоматического выбора лучшей фазы – правильнее называемые «автоматические переключатели фаз» - это довольно новые (не более 15 лет), но отлично себя зарекомендовавшие электронные устройства для автоматизированного обеспечения более качественным электропитанием нагрузок 220В при наличии трехфазного ввода.

Практически все бытовое и большая часть производственного оборудования выпускается для работы от однофазной сети. При этом, согласно ГОСТу – допустимым считается отклонение от номинального значения ± 10% (т.е. 220±22В). В жизни такое встречается редко и зачастую разброс напряжений в сети значительно больше и мы сталкиваемся даже не с тем, что наша техника работает не так как надо, но даже с ее отказом выполнять свои функции или поломкой.

Для исключения или минимизации данных негативных последствий есть несколько видов решения в зависимости от ситуации:

использование реле напряжения за 2 - 3 тыс. руб. позволит защитить технику от незапланированных внезапных скачков, при том, что в 99% времени его значение находится в нормальных пределах
качественный стабилизатор Phantom (Фантом, либо другой марки), чек 45 - 60 тыс. – обеспечит всегда стабильные 220 или 380 В, независимо от уровня во внешней сети
переключатель фаз (4 – 8 тыс.) будет автоматически подключать к сети дома один из трех лучших вариантов U-ния из внешней сети 380В в нашу распредсеть 220 вольт.
Особенности модели PS-63A DigiTOP
Автоматический переключатель PS-63A – это последняя и самая продвинутая из выпущенных на рынок моделей для электронного выбора лучшей фазы. Рассчитана на максимальный транзитный ток до 80А, номинальный – 63А по входу и выходу.

Производится именитым производителем DigiTOP, который в первую очередь известен тем, что выпускает только электронные приборы с цифровой индикацией с дополнительными функциями контроля и только высочайшего качества, при этом удерживая цены на довольно низком уровне.

Данный прибор вынашивался разработчиками DigiTOP давно, на протяжении трех последних лет. Были изучены модели конкурентов, их особенности и недостатки, был разработан и произведен уникальный корпус модульного исполнения для возможности установки в стандартный РЩ устройств трехфазной защиты и переключателей на DIN-рейку с тремя цифровыми индикаторами – А, В и С и надежными клеммами лифтового типа до 80 А.

В результате был выпущен качественный переключатель фаз PS-63A нового поколения, который на данный момент не имеет аналогов ни по функциональности, ни по качеству работы и исполнения.

Краткие технические характеристики
Напряжение питания – 50 – 400 В
Разрешенный ток нагрузки Inom – 63А (max 80A)
Программируемое разрешенное Umax – 210-270 В
Программируемое разрешенное Umin – 120-200 В
Защитное отключение по верхнему или нижнему пределу – 0,02 сек
Скорость переключения при переходе - 0,15 сек
Выбор приоритетной фазы – есть
Таймер при первом включении – 0-600 сек
Таймер переключения по нижнему пределу ( от 120 до Uуст) – 1-10 сек
Таймер возврата на приоритетную линию – 5-600 сек
Контроль состояния контактов – есть
Размер на DIN-рейке – 7 модулей.
Подробнее смотрите в разделе характеристики.

Преимущества использования модели PS-63A
Это полностью законченное устройство, которое совмещает в себе и управляющую и исполнительную часть, в т.ч. встроенные контакторы на 80А. По сравнению с маломощными PF-451 производства FiF и ПЭФ-301 (Меандр):

первое и самое главное – это то, что указанные выше модели, рассчитаны на максимальный ток до 16А и их использование предполагает применение внешних электромагнитных пускателей в кол-ве 3 шт., стоимость одного из которых, даже при том, что это будет не АВВ, а EKF – 1200 руб. х 3 = уже 3600 руб. + стоимость монтажа.
минимальный размер и удобство при реализации той же задачи. Так при PF-451 получаем 6 модулей в щитке + 3 х 2 (6 мод. – контакторы) = всего 12 модулей. Используя PS-63A, - это один прибор на DIN-рейку, вместо четырех, шириной всего 7 модулей, без ненужных внешних элементов.
гораздо выше надежность работы, так как все элементы находятся в одном корпусе и спроектированы как совместная конструкция изначально
более высокая скорость переключения – перехода с одной линии на другую по той же причине
разрешенная мощность в 63А - позволяет использовать практически на любых объектах. Такое же правило, как с реле U-ния – чем больше номинал, тем меньше нагрузка на изделие и тем выше надежность и срок службы.
при настройке используется продвинутое цифровое меню и табло, а не «слепые» крутилки. Отличный прибор с цифровой индикацией параметров работы, а не коробочка со светодиодами.
Автоматический переключатель фаз PS-63A для АВР, генератора и стабилизатора
Возможны также другие варианты использования, кроме основных, изложенных выше. Это, например, когда все в норме, но нужно бесперебойное питание – в качестве устройства для автоматического ввода резерва АВР или при совместном использовании с однофазным генератором или стабилизатором:

так, если устройство планируется использовать для гарантированного питания в случае пропадания потенциала на основной линии, в режиме АВР, происходит практически мгновенный переход на другую - А, В или С
если же, учитывая первый вариант нет ни одной phase с разрешенными характеристиками, при использовании в режиме АВР для 1-фазного генератора, подается команда на его запуск, и через заданный промежуток времени – происходит подача U-ния в сеть от собственного бензо или дизельного генератора
если, при существующих проблемах, изначально была выбрана неудачная или дешевая модель стабилизатора, которая при низком, реже при высоком U-нии – не способна обеспечить заданные характеристики на входе 220 В.
В случае, когда уже есть стабилизатор, поменять его нет возможности или финансов, на помощь как раз может прийти - автоматический переключатель фаз PS-63A DigiTOP. Устанавливаясь перед ним, он выберет для него один из 3-х подходящих вариантов, чтобы Ваш аппарат мог выдать заданные характеристики на выходе.
