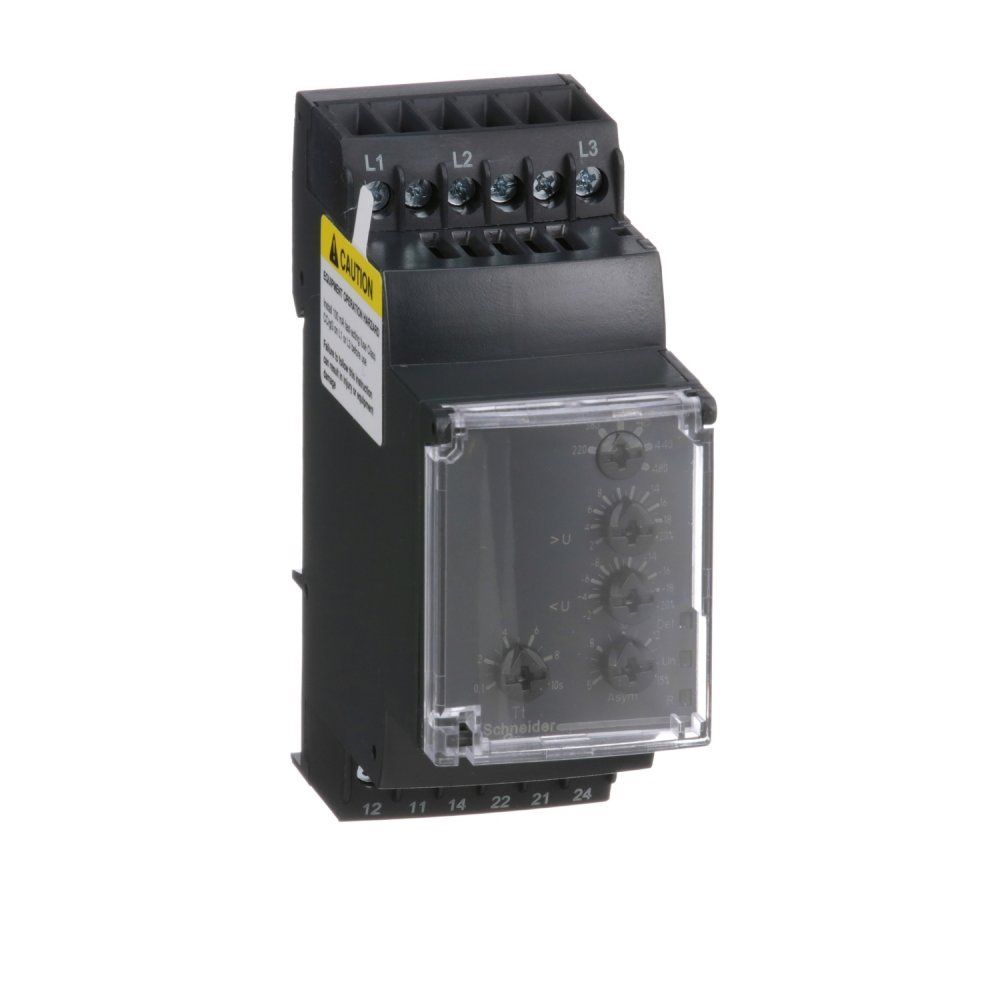

Реле контроля фаз мультифункциональное RM35TF30 200/480В SE
Описание
Это модульное многофункциональное реле контроля для 3-фазной цепи идеально подходит для мониторинга электрических величин в панелях управления зданиями и промышленными объектами
Монтаж и эксплуатация
Степень защиты IP :
IP20
Монтажная опора :
DIN-рейка
Температура окружающей среды при хранении :
-40…70 °C
Рабочая температура окружающей среды :
-20…50 °C
Механическая износостойкость в циклах :
30000000
Электрическая износостойкость в циклах :
100000
Момент затяжки :
0,6…1 Н-м в соответствии с МЭК 60947-1
Относительная влажность :
95 % в 55 °C в соответствии с МЭК 60068-2-30
Соединения - клеммы :
Винтовые зажимы, 1 x 0,5...1 x 4 мм² (AWG 20...AWG 11) жесткий кабель Без наконечника Винтовые зажимы, 2 x 0.5...2 x 2.5 мм² (AWG 20...AWG 14) жесткий кабель Без наконечника Винтовые зажимы, 1 x 0,2...1 x 2,5 мм² (AWG 24...AWG 12) гибкий С кабельным наконечником Винтовые зажимы, 2 x 0,2...2 x 1,5 мм² (AWG 24...AWG 16) гибкий С кабельным наконечником
Степень загрязнения :
3
Категория перенапряжения :
III
Гарантия
Гарантия :
Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки
Технические характеристики
Тип контактов :
2 переключающийся
Сопротивление изоляции :
500 (МОм, не менее)
Локальная индикация :
Питание включено: светодиод (зеленый), Реле ON: светодиод (желтый), LED (yellow) for fault
Номинальный выходной ток :
5 А
Частота источника питания :
50/60 Hz +/- 10 %
Время срабатывания :
< 200 мс (в случае неисправности)
Минимальный коммутируемый ток :
10 мА в 5 V постоянный ток
Максимальный коммутируемый ток :
5 А переменный ток 5 А постоянный ток
Рабочее положение :
Любое положение без ухудшения номинальных значений
Виброустойчивость :
0,35 мм (частота= 5…57,6 Гц) в соответствии с IEC 60068-2-6 1 gn (частота= 57,6…150 Гц) в соответствии с IEC 60255-21-1
Ударопрочность :
15 gn для 11 мс в соответствии с IEC 60255-21-1
Потребляемая мощность, ВА :
0…22 В·А в 400 В переменный ток 50 Гц
Напряжение цепи управления :
220...480 V
Максимальное коммутируемое напряжение, В :
250
Время сброса, мс :
1500
Данные о безопасности и надежности :
MTTFd = 399.5 лет B10d = 360000
Тип релейной защиты :
Многофункциональное реле управления
Специальная область применения продукта :
Для 3-фазного питания
Наименование релейной защиты :
RM35TF
Параметры контролируемые реле :
Минимальное и максимальное напряжение в оконном режиме Порядок чередования фаз Обнаружение обрыва фазы Асимметрия
Временная задержка :
Настраивается 0,1 ... 10 с, +/- 10% от значения полной шкалы
Диапазон измерения :
220...480 V напряжение переменный ток
Пределы напряжения питания :
194… 528 В переменного тока, 3 фазы
Порог обнаружения напряжения :
< 194 V
Частота тока цепи управления :
50...60 Hz +/- 10 %
Выходные контакты :
2 переключающиеся
Пределы напряжения измерения :
176…528 В переменный ток
Гистерезис, % :
2
Задержка при включении :
650
Максимальный цикл измерения :
Цикл измерения 140 мс как истинное среднеквадратичное значение
Предел настройки напряжения :
-20...-2 % в диапазоне 380...440 В пер. тока 2...20 % выбранного Un -12...-2 % в диапазоне 220 В пер. тока +2...+20 % в диапазоне 220...440 В пер. тока +2...+10 % в диапазоне 480 В пер. тока
Диапазон напряжения :
220 ... 480 В фаза на фазу
Задание уставки небаланса :
5...15 % выбранного
Повторяемость позиционирования :
0,3% для задержки времени 0,5% для входной и измерительной цепи
Погрешность измерения :
<1% во всем диапазоне при изменении напряжения 0,05% / ° C с изменением температуры
Материал корпуса :
Самозатухающий пластик
Импульс напряжения без поглощения мощности, кВ :
4
Коммутационная способность, В·А :
1250
Пределы напряжения цепи управления :
- 12 % + 10 %
Монтаж и эксплуатация
Степень защиты IP :
IP20
Монтажная опора :
DIN-рейка
Температура окружающей среды при хранении :
-40…70 °C
Рабочая температура окружающей среды :
-20…50 °C
Механическая износостойкость в циклах :
30000000
Электрическая износостойкость в циклах :
100000
Момент затяжки :
0,6…1 Н-м в соответствии с МЭК 60947-1
Относительная влажность :
95 % в 55 °C в соответствии с МЭК 60068-2-30
Соединения - клеммы :
Винтовые зажимы, 1 x 0,5...1 x 4 мм² (AWG 20...AWG 11) жесткий кабель Без наконечника Винтовые зажимы, 2 x 0.5...2 x 2.5 мм² (AWG 20...AWG 14) жесткий кабель Без наконечника Винтовые зажимы, 1 x 0,2...1 x 2,5 мм² (AWG 24...AWG 12) гибкий С кабельным наконечником Винтовые зажимы, 2 x 0,2...2 x 1,5 мм² (AWG 24...AWG 16) гибкий С кабельным наконечником
Степень загрязнения :
3
Категория перенапряжения :
III
Гарантия
Гарантия :
Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки
Технические характеристики
Тип контактов :
2 переключающийся
Сопротивление изоляции :
500 (МОм, не менее)
Локальная индикация :
Питание включено: светодиод (зеленый), Реле ON: светодиод (желтый), LED (yellow) for fault
Номинальный выходной ток :
5 А
Частота источника питания :
50/60 Hz +/- 10 %
Время срабатывания :
< 200 мс (в случае неисправности)
Минимальный коммутируемый ток :
10 мА в 5 V постоянный ток
Максимальный коммутируемый ток :
5 А переменный ток 5 А постоянный ток
Рабочее положение :
Любое положение без ухудшения номинальных значений
Виброустойчивость :
0,35 мм (частота= 5…57,6 Гц) в соответствии с IEC 60068-2-6 1 gn (частота= 57,6…150 Гц) в соответствии с IEC 60255-21-1
Ударопрочность :
15 gn для 11 мс в соответствии с IEC 60255-21-1
Потребляемая мощность, ВА :
0…22 В·А в 400 В переменный ток 50 Гц
Напряжение цепи управления :
220...480 V
Максимальное коммутируемое напряжение, В :
250
Время сброса, мс :
1500
Данные о безопасности и надежности :
MTTFd = 399.5 лет B10d = 360000
Тип релейной защиты :
Многофункциональное реле управления
Специальная область применения продукта :
Для 3-фазного питания
Наименование релейной защиты :
RM35TF
Параметры контролируемые реле :
Минимальное и максимальное напряжение в оконном режиме Порядок чередования фаз Обнаружение обрыва фазы Асимметрия
Временная задержка :
Настраивается 0,1 ... 10 с, +/- 10% от значения полной шкалы
Диапазон измерения :
220...480 V напряжение переменный ток
Пределы напряжения питания :
194… 528 В переменного тока, 3 фазы
Порог обнаружения напряжения :
< 194 V
Частота тока цепи управления :
50...60 Hz +/- 10 %
Выходные контакты :
2 переключающиеся
Пределы напряжения измерения :
176…528 В переменный ток
Гистерезис, % :
2
Задержка при включении :
650
Максимальный цикл измерения :
Цикл измерения 140 мс как истинное среднеквадратичное значение
Предел настройки напряжения :
-20...-2 % в диапазоне 380...440 В пер. тока 2...20 % выбранного Un -12...-2 % в диапазоне 220 В пер. тока +2...+20 % в диапазоне 220...440 В пер. тока +2...+10 % в диапазоне 480 В пер. тока
Диапазон напряжения :
220 ... 480 В фаза на фазу
Задание уставки небаланса :
5...15 % выбранного
Повторяемость позиционирования :
0,3% для задержки времени 0,5% для входной и измерительной цепи
Погрешность измерения :
<1% во всем диапазоне при изменении напряжения 0,05% / ° C с изменением температуры
Материал корпуса :
Самозатухающий пластик
Импульс напряжения без поглощения мощности, кВ :
4
Коммутационная способность, В·А :
1250
Пределы напряжения цепи управления :
- 12 % + 10 %
Код
|
200182 |
Вес
|
0 |
Базовая единица
|
шт |
