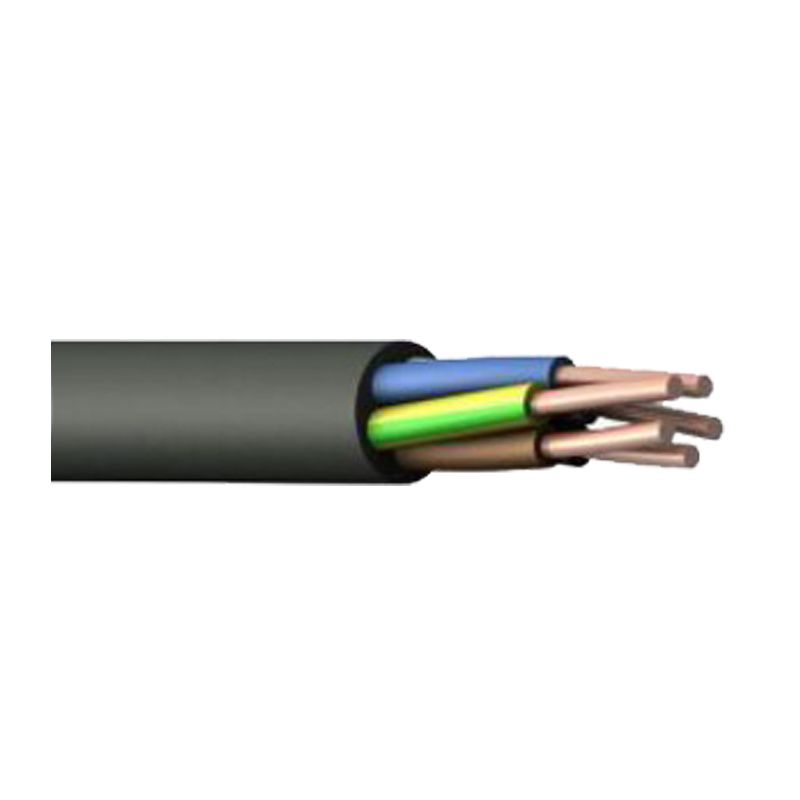

Кабель ВВГ-нг(А)-LS 5х1,5 ГОСТ

Расшифровка

- медная жила
В - изоляция из ПВХ пластиката пониженной пожароопасности
В нг - оболочка из ПВХ пластиката пониженной пожароопасности
Г- защитный покров отсутствует («голый»)
(А)- категория пожароопасности A
LS- пониженное дымо- и газовыделение (low smoke)
5 - количество жил
1,5 - номинальное сечение жилы, мм2

Конструкция
1. Четыре однопроволочные круглые токопроводящие медные жилы номинальным сечением 2,5 мм2, соответствующие 1 классу по ГОСТ 22483-2012.
2. Изоляция жилы из ПВХ пластиката пониженной пожароопасности номинальной толщиной 0,6 мм.
3. Заполнение внутренних и наружных промежутков между скрученными изолированными жилами многожильных кабелей.
4. Поясная изоляция из ПВХ пластиката пониженной пожароопасности номинальной толщиной 1,0 мм.
5. Оболочка из ПВХ пластиката пониженной пожароопасности, соответствующая категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 1,8 мм.
Технические характеристики
Номинальное переменное напряжение    0,66 кВ частотой 50 Гц
Испытательное переменное напряжение    3 кВ частотой 50 Гц
Время выдержки при испытании    10 мин
Длительно допустимая токовая нагрузка    25 А на воздухе, 33 А в земле
Допустимый ток односекундного КЗ    0,27 кА
Сопротивление изоляции при 20 °С    не менее 12,0 МОм·км
Строительная длина    по заказу потребителя
Допустимая температура нагрева жил    70 °C
Максимальная температура нагрева жил    90 °C при перегрузке, 160 °C при токе КЗ
Минимальный радиус изгиба    7,5 наружных диаметров
Диапазон рабочих температур    −50...+50 °C
Срок службы    не менее 30 лет с даты изготовления
